Multimeter
Nachdem alle meine Multimeter (ich hab einige, alles billige Dinger) irgendwann Macken hatten und auch sonst nicht meinen Ansprüchen genügt haben, habe ich mich dazu entschlossen, mir selbst ein Tischmultimeter zu bauen.Ich hatte zufällig noch einen 24Bit-Sigma-Delta-ADC rumliegen und einen True-RMS Chip. Schnell waren Ideen gesammelt was alles reinkommt.
Nach ein paar Tagen war ich fertig - ich denke das Multimeter kann sich durchaus sehen lassen.
Die Features:
- Spannungsmessung Messbereiche 250mV, 2,5V, 25V, 250V, 2500V (Eingangswiderstand 10MOhm, noch größer bei 2,5V)
- Strommessung 250µA, 2,5mA, 25mA, 250mA, 2,5A, 25A (sicher nur kurrzeitig :-)
- jeweils DC oder TrueRMS (Beleuchtete Umschalttaste)
- Widerstandsmessung (25 Ohm, 250 Ohm, 2500 Ohm, 25 kOhm, 250 kOhm, 2M5)
- Durchgangsprüfer (+Widerstandsanzeige)
- Diodenprüfung
- C-Messung
- L-Messung
- Frequenzzähler
- LED-Tester (20 / 2 mA, Anzeige der Durchlassspannung)
- ESR-Messung (0 - 20 Ohm)
- Logiktester
- Balkenanzeige (Analog-Style)
- Min / Max - Speicherung
- Hold-Funktion
- alle Funktionen kalibrierbar (Kalibrierwerte dauerhaft gespeichert)
- 2 Eingänge (Anschlußbuchsen für 4mm - Stecker, kurze Krokoklemmen direkt) umschaltbar
- Autoranging, manuelle Bereichswahl
- Warnung bei Umschaltung auf I-Messung (da nahezu Kurzschluss der Eingänge)
- verschiedene Schutzbeschaltungen
- schnelle Anzeige des Messwertes grob, nach kurzer Zeit Anzeige fein (zig Nachkommastellen...)
- galvanisch getrenne serielle Schnittstelle
- Meßwerte vom PC auslesen
- komplette Steuerung des Multimeters vom PC aus
- externe Erweiterung: Transistortester (beliebiger Anschluss von Transistoren, Dioden, FETs etc.)
- automatische Erkennung und Anzeige der Pinbelegung
- Anzeige von hFe
- geplante Erweiterung: externe Anzeige mit großen Nixieröhren
Durch die serielle Schnittstelle lässt sich das Multimeter auch beliebig erweitern. So sind schon verschiedene Erweiterungen gebaut oder geplant.

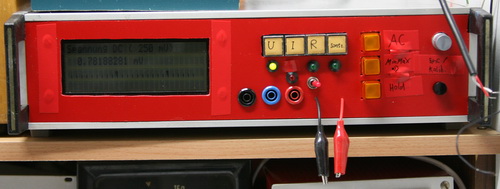

Frontansicht

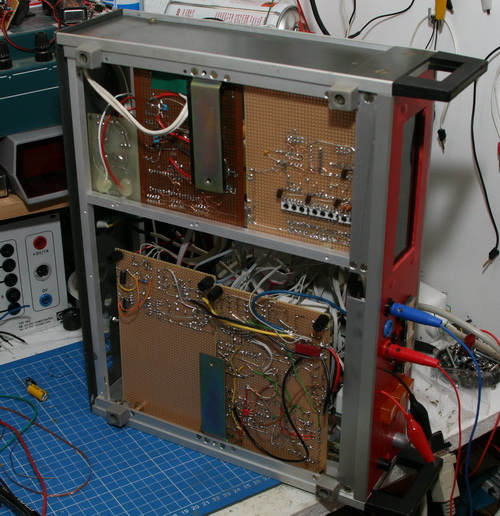

Ansicht von Unten, man erkennt gut die einzelnen Module (Analogplatine, Analogplatine mit schwingenden Teilen (C/L-Messung, ESR-Messung), Platine mit Relaisansteuerung Platine mit Netzteil und Mikrocontroller, Platine mit zusätzlichem Netzteil für serielle Schnittstelle und externe Erweiterungen)

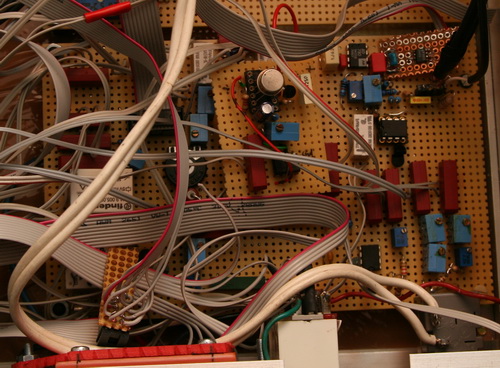

Analogteil (AD-Wandler, TrueRMS-Platine, Spannungsteiler, Shunts, Konstantstromquelle, ...)

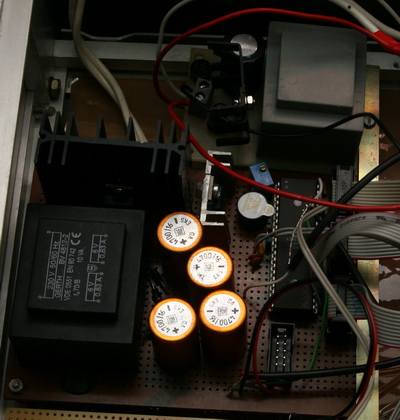

Die 2 Netzteilplatinen und der Mikrocontroller

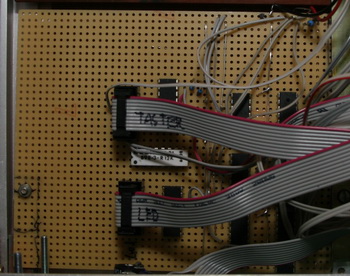

Platine mit Schieberegistern und Relaistreibern zur IO-Erweiterung des µC
