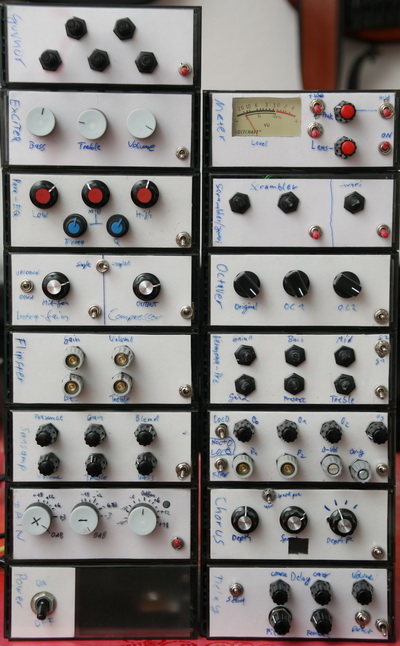

Das Effektrack
Verwendet wurden Modulgehäuse vom Sperrmüll, diese haben eine Eurokarten-Platinenaufnahme im inneren. Vorn eine transparente Plastiktür, von mir mit weissem Papier hinterlegt. Hinten individuell angefertigte Aluminium-Blenden.Es gibt folgende Module:
- Oktaver (angelehnt an Boss OC2)
- Nocto Loco (Octaver / Bassynth)
- Flipster (Bass - Preamp, Ampeg SVT Style)
- Vermona-Preamp (aus altem DDR - Bassamp)
- Sansamp (Nachbau des legendären Basspreamps)
- vollparametrischer Equalizer
- Kompressor (angelehnt an Orange Squeezer)
- im selben Gehäuse eine Schaltung um ein Signal in einen Effekt zu schicken mit verschiedenen Send - pegeln,
Return wird entsprechend kompensiert. Diese Schaltung lässt sich per Knopfdruck auf den Kompressor anwenden
- Chorus (angelehnt an Small Clone)
- Rebote Delay (Delay, Zeit zwischen ms und einigen s einstellbar, rückkopplungsfähig)
- Exciter (Bass- / Treble Exciter, original ist das Teil zur Akustik-Sim mit E-git)
- Ampeg Scrambler (Crazy Zerrer) und Jawari (Sitar-like Sound) in einem Modul
- Guvnor (alte Version)
- Pegelanzeige (analog, mit Präzisionsgleichrichter, Peak/RMS umschaltbar, +20dB-Taste, Log-Konverter, auch als Messgerät verwendbar)
- Gain-Modul (Pegel anheben / absenken mit dB-Skala) mit Clip-Anzeige (Clip-Pegel und Leuchtdauer einstellbar) in einem Block
- Netzteil ± 9 V stabil und ohne Rauschen etc.
Effekte in Planung: (manche schon fertig, müssen nur noch ins Gehäuse)(alles nur Nachbauten)
- Tremolune (Tremolo mit vielen Parametern)
- Dr. Q (Autowah)
- Tuner
- Splitmix
- Microcontroller-Steuermatrix
- Input-Output mit Gain, Kopfhörerverstärker
- Tubescreamer
- Blue Magic
- ... es gibt noch vieles was fehlt ...

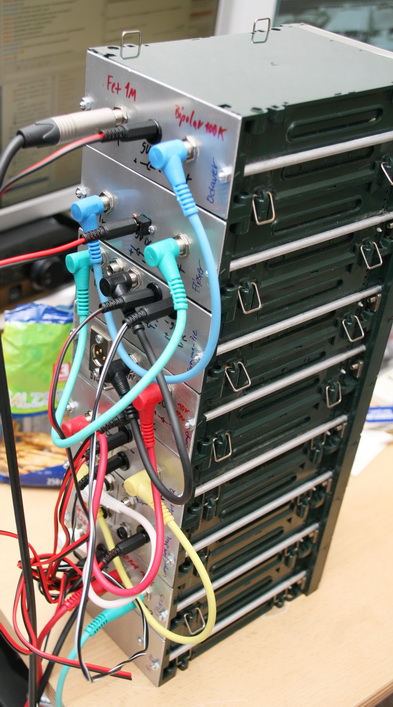

mögliche Verkabelung von hinten
